Scie a ruban (Conseils Pratiques)

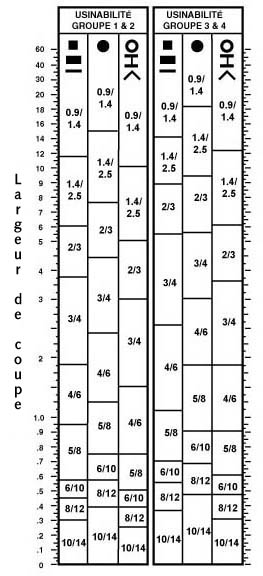

Choix ou sélection du pas de la denture

 Repérer la largeur de coupe sur les échelles et lire la recommandation sous les figures identifiant un carré ou un rectangle.
Repérer le diamètre du matériau sur les échelles et lire la recommandation sous la figure identifiant un cercle plein.
Repérer la moyenne de la largeur de coupe (Voir exemple plus bas) sur les échelles, et lire la recommandation sous les figures identifiant un tuyau, une poutre ou un profil.
Calcul La moyenne de largeur de coupe est déterminée en divisant la quantité de matériau calculée par la course de la scie.


Rodage
Un rodage inadéquat réduira la durée de vie de votre ruban.
Débuter un nouveau ruban à la vitesse recommandée avec un taux d'alimentation réduit de 50% pour 60 pouces carrés.
Avec des matériaux plus résistants, un rodage plus court peu suffire.
Tension
Bi-Métal de 25 000 à 35 000 lbs/pouce carré.
Carbone de 15 000 à 22 000 lbs/pouce carré.
Choix de denture pour du tuyau
Épaisseur des murs
Diamètre extéreur du tuyau
Nombre de dents au pouce
Pouces
3/4"
1-1/2"
2-1/2"
3"
4"
5"
6"
8"
12"
20"
1/16"
14
14
14
14
14
14
10/14
10/14
8/12
6/10
1/8"
14
14
14
14
10/14
10/14
8/12
8/12
6/10
5/8
5/32"
14
14
10/14
10/14
8/12
8/12
6/10
6/10
5/8
4/6
3/16"
14
10/14
10/14
8/12
6/10
6/10
6/10
5/8
4/6
4/6
1/4"
14
10/14
8/12
8/12
6/10
6/10
5/8
5/8
4/6
4/6
5/16"
-
8/12
6/10
6/10
5/8
5/8
5/8
4/6
4/6
3/4
3/8"
-
6/10
6/10
5/8
5/8
5/8
4/6
4/6
4/6
3/4
1/2"
-
6/10
5/8
5/8
4/6
4/6
4/6
4/6
3/4
3/4
5/8"
-
5/8
56/8
4/6
4/6
4/6
4/6
3/4
3/4
2/3

3/4"
-
-
4/6
4/6
4/6
3/4
3/4
3/4
2/3
2/3
1-1/4"
-
-
3/4
3/4
3/4
3/4
2/3
2/3
2/3
2"
-
-
-
-
3/4
2/3
2/3
2/3
1/2
NOTE : Les paramètres ci-dessus sont basés sur notre expérience et sont donnés comme guide seulement. Il peut être nécessaire de modifier légèrement ces suggestions due à une variété d'inconnues dans les conditions de coupe.

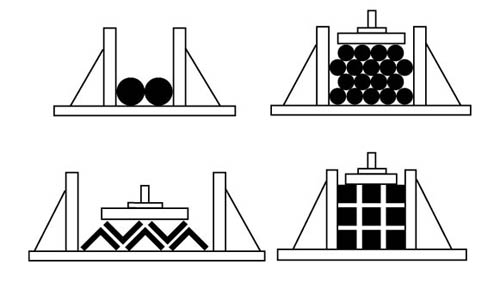

Sciage en paquet ou en nappe
Disposition souhaitée pour pleins et cornères
Exemples de serrage :

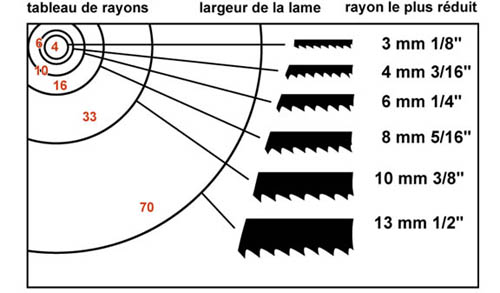

Tableau de rayon
Vitesse du rayon et taux de coupe BI-MÉTAL
Choix de la denture
Minimum 3, optimum 6-12, maximum 24 dents doivent être engagées simultanément dans la coupe.

Sélection du ruban par groupe d'usinabilité

Groupe 1 Coupe régulière Utilisez un ruban DUAL ou DUAL CI et réduisez le taux de coupe de 20 %.
Groupe 1 Coupe intensive Utilisez un ruban DUAL+ ou RECORD et respectez le taux de coupe indiqué.
Groupe 2 Coupe régulière Utilisez un ruban DUAL+ ou RECORD et réduisez le taux de coupe de 20 %.
Groupe 2 Coupe intensive Utilisez un ruban RECORD ou CLIMAX et respectez le taux de coupe indiqué.
Groupe 3 Coupe régulière Utilisez un ruban CLIMAX ou ÉVOLUTION et réduisez le taux de coupe de 20 %.
Groupe 3 Coupe intensive Utilisez un ruban ÉVOLUTION ou CARBURE TC et respectez le taux de coupe indiqué.

Vitesse du ruban

Ajustez la vitesse du ruban de + 15 % pour la coupe de pièce de 1/4" d'épaisseur.
Ajustez la vitesse du ruban de + 12 % pour la coupe de pièce de 3/4" d'épaisseur.
Ajustez la vitesse du ruban de + 10 % pour la coupe de pièce de 1 ­ 1/4" d'épaisseur.
Ajustez la vitesse du ruban de + 5 % pour la coupe de pièce de 2" d'épaisseur.
Ajustez la vitesse du ruban de - 12 % pour la coupe de pièce de 6" à 11" d'épaisseur.
Ajustez la vitesse du ruban de - 20 % pour la coupe de pièce de 12" et + d'épaisseur.
Pour couper une plaque mince, réduisez la vitesse de 25 % et de 50 % pour du tube à paroi mince.

Notes :

Vérifier avec notre département technique pour connaître la résistance d'un ruban BI-METAL à haute vitesse.
Pour coupe à sec ; réduisez la vitesse de 30 % à 50 %.
Réduisez la vitesse de 50 % à l'utilisation d'un ruban carbone.
Pour information ou autres questions consultez notre service technique.
Recommandations générales
1) Suivez attentivement les recommandations : "À FAIRE" & "À ÉVITER".

2) Utilisez aux vitesses recommandées. Réduire de 50% pour les rubans carbone.
À FAIRE Roder un nouveau ruban: débuter la coupe à la vitesse recommandée avec un taux d'alimentation réduit à 50% pour les premiers 60 pouces².
À ÉVITER Débuter un nouveau ruban dans une coupe existante. La voie étroite du ruban usé précédent peut occasionner un arrachement de dent ou une casse du ruban. Éviter le départ d'une coupe sur le coin d'une pièce.
À FAIRE Tensionner le ruban à la tension requise.
À ÉVITER Un excès de tension pourrait provoquer une casse du ruban. Un manque de tension une coupe croche ou endommager le ruban.
À FAIRE Examiner la formation des copeaux. Un copeau fin comme un cheveu indique un manque d'avance. Un copeau bleu et très épais indique une avance excessive.
À ÉVITER Augmenter la vitesse et l'avance sans examiner la forme et la couleur des copeaux.
À FAIRE Utiliser un lubrifiant de qualité. Lubrifié, refroidi et nettoyé, le ruban aura une vie de beaucoup prolongée.
À ÉVITER Utiliser un lubrifiant pour la coupe de Fonte, Bronze dur et D2.
À FAIRE Bien serrer l'étau.
À ÉVITER Le déplacement de la pièce pourrait provoquer une casse du ruban ou la destruction des dents.
À FAIRE Approcher les guides le plus près possible pour un maximum de support du ruban.
À ÉVITER Tenir éloignés les guides provoquerait une forte distorsion du ruban et pourrait endommager celui-ci.
À FAIRE Bien serrer les plaquettes de guidage sans les pincer.
À ÉVITER Oublier d'ajuster les plaquettes de serrage peut provoquer des dommages et un bris du ruban.
À FAIRE Bien aligner la position du ruban sur les volants.
À ÉVITER Que les dents du ruban embarquent sur les volants. Le contact des dents sur les volants provoquerait une perte d'avoyage.
À FAIRE S'assurer que les plaquettes de serrage ne touchent pas à l'avoyage.
À ÉVITER Des plaquettes de guidage qui touchent aux dents détruisent l'avoyage du ruban.
Problèmes de sciage ruban et remèdes possibles
USURE PRÉMATURÉE:
Diminuer la vitesse.
Utiliser une denture plus fine.
Utiliser un lubrifiant adapté au matériau à couper.
Garder les dents au contact du matériau pour éviter de "cirer".
Ne pas laisser les dents frotter dans la coupe ; augmenter la pression si nécessaire.
Arroser au point de coupe en excès si nécessaire pour les aciers doux, extra doux et non ferreux.
Assurez-vous que les dents sont dirigées dans le bon sens.
VIBRATION DU RUBAN EN COUPE:
Augmenter ou diminuer la vitesse du ruban selon le matériau à couper et son épaisseur.
Augmenter la tension du ruban.
Utiliser un pas plus fin.
Augmenter la pression.
Maintenir la pièce fermement.
ARRACHEMENT DE DENTS:
Utiliser un pas plus fin pour les épaisseurs fines.
Éliminer les vibrations en maintenant fermement la pièce.
Vérifier la tension (glissement du ruban.)
Utiliser un arrosage adapté dans les matériaux mous.
Si on atteint le bourrage, utiliser un lubrifiant d'arrosage plus épais.
Réduire la pression ou l'avance.
Augmenter le pas de denture selon la dimension de la pièce.
MAUVAIS ÉTAT DE SURFACE:
Augmenter la vitesse de coupe.
Utiliser un pas plus fin.
Réduire la pression ou l'avance.
Utiliser un liquide de refroidissement.
RUPTURE PRÉMATURÉE DU RUBAN:
Épaisseur du ruban trop forte pour les volants et la vitesse de la machine.
Réduire la vitesse.
Rechercher des défauts possibles à la périphérie des volants.
Diminuer la pression.
Diminuer la tension du ruban.
Ajuster les guides.
Utiliser un liquide de refroidissement.
FACES OBTENUES BOMBÉES OU CREUSES:
Augmenter la tension du ruban.
Adapter l'écartement des guides à la largeur de la pièce à scier.
Utiliser un pas plus grand.
Réduire l'avance.
BOURRAGE:
Utiliser un pas plus grand.
Arroser.
Diminuer la pression ou l'avance.
Augmenter la vitesse.
MAUVAIS CONTACT DU RUBAN AVEC LES GUIDES (OU GALETS) ARRIÈRE (VERTICAL):
Le ruban tressaute devant le guide (ou le galet) arrière : enlever la bavure possible sur le dos du ruban à la soudure.
Le ruban n'est pas toujours en contact avec le guide arrière: ressouder en alignant bien le dos du ruban aux extrémités.
Vérifier l'alignement des volants (surtout dans le cas de plus de deux volants).
Vérifier que le galet arrière n'est pas usé ou déformé.
RUBAN CAMBRÉ, DOS CONCAVE:
Le ruban appuie trop fortement sur les galets.
Régler le ruban sur les volants, puis régler les galets.
Dos convexes: Pression trop élevée.
Utiliser un pas plus grand pour faciliter la pénétration des dents.
Galets trop éloignés pour la dimension de la pièce à couper.
LE RUBAN CHASSE:
Voie non symétrique ou détériorée sur un côté par un point dur.
Guides mal réglés: les régler à nouveau. S'ils sont usés: les remplacer.
Dans le cas d'un équipement de nettoyage du ruban (brosses) en vérifier le réglage.
Le changer le cas échéant.
Pression ou avance trop forte: les réduire.
RUBAN VRILLÉ:
Le ruban se déforme en coupe: réduire la pression.
Les guides latéraux sont trop serrés ?
Largeur du ruban trop importante pour le rayon à découper.
Réduire la tension du ruban ?
Douze astuces
Vérifier le niveau du fluide de refroidissement tous les jours.
Vidanger le fluide de refroidissement tous les 2 mois.
Nettoyer le réservoir régulièrement et principalement avant d'y ajouter un nouveau fluide de refroidissement.
Lubrifier la machine à scier quotidiennement.
Vérifier quotidiennement toute fuite de la boîte de réduction.
Changer l'huile aux 10,000 heures d'opération ou à tous les deux ans.
Avant de travailler sur la pompe hydraulique:
Descendre l'archet à la position la plus basse.
Mettre l'interrupteur de la pompe hydraulique en position arrêt.
Vérifier le niveau de l'huile et y ajouter si nécessaire jusqu'au niveau de l'indicateur.
Effectuer une vidange annuellement.
Vérifier les connexions hydrauliques aux quatre semaines pour y détecter toute fuite.
Resserrer les connexions hydrauliques et électriques.
Examiner la brosse du ruban à tous les dix heures et l'ajuster si requis.
Assurez-vous que les poils de la brosse touchent au 2/3 du fond de la gorge des dents, assurez-vous de son efficacité.
N'hésiter pas à changer les brosses.
Nettoyer les guides après chaque changement de ruban.
Vérifier si les guides sont encombrés de saletés surtout si vous utilisez un système de pulvérisation (de type UNIST).
Assurez-vous de nettoyer les carters de volant à chaque changement de ruban.
Enlever les copeaux régulièrement de la machine, nettoyer à fond la machine après 100 heures d'opération. N'oubliez pas le bac de fluide de coupe.
Changer la pile de sauvegarde dans votre PLC à tous les cinq ans pour éviter toute perte de données.
L'interrupteur doit être en position de marche lors du changement de la pile.
Utiliser un fluide de coupe de qualité tel notre GLOBE 327, il vous offre une très grande protection et un bon contrôle de la corrosion et de la rancidité, il aide à garder les rubans et les surfaces de travail propres.
Notez bien, il est important de disposer des liquides ou tout autre déchet de façon a respecter les règles locales de l'environnement.
